內容編輯

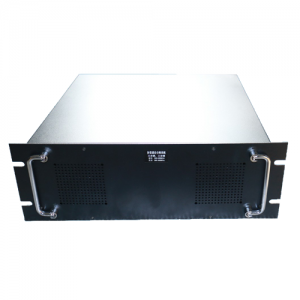

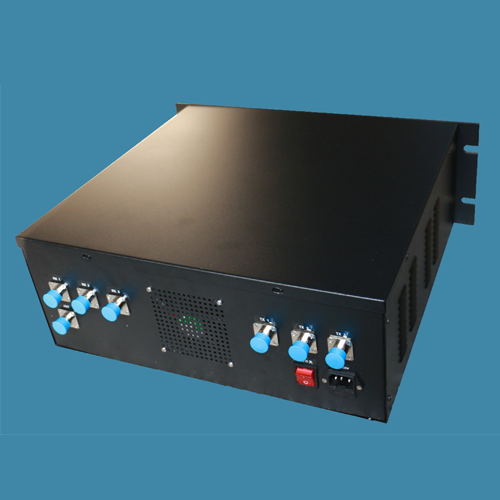

合路單元（無源）
即將合路器與分路器、雙工器為一體的設備，合路單元是對講機共用天饋線系
統不可缺少的設備。
合分路系統-2信道（發射無源，接收有源補償）
|
參數名稱 |
單位 |
接收端（RX） |
發射端（TX） |
||
|
頻率范圍 |
（MHz） |
350MHz-480MHz 工作帶寬≤3MHz |
360MHz-490MHz 工作帶寬≤3MHz |
||
|
插入插損 |
（dB） |
≤7 |
≤6 |
||
|
增益 |
（dBi） |
有源補償 ≥20 |
無 |
||
|
駐波比 |
（dB） |
≤1.5 |
|||
|
通道隔離度 |
（dB） |
≥20 |
≥70 |
||
|
帶外抑制 |
（dB） |
≥140dB@TX |
≥70dB@RX |
||
|
通過功率 |
（W） |
100 |
|||
|
輸入功率 |
（W） |
25 |
30 |
35 |
40 |
|
公共端輸出功率 |
6 |
8 |
9 |
10 |
|
|
工作溫度 |
（℃） |
-20～+60 |
|||
|
外置連接器形式 |
|
N-F |
|||
|
電源 |
(V) |
AC-220V |
|||
|
產品尺寸 |
mm |
19英寸*3U機箱 480*390*150（mm）可根據客戶需要調整 |
|||
合分路系統-3信道（發射無源，接收有源補償）
|
參數名稱 |
單位 |
接收端（RX） |
發射端（TX） |
||
|
頻率范圍 |
MHz |
350MHz-480MHz 工作帶寬≤3MHz |
360MHz-490MHz 工作帶寬≤3MHz |
||
|
插入插損 |
dB |
≤8 |
≤7 |
||
|
增益 |
dBi |
有源補償 ≥20 |
無 |
||
|
駐波比 |
dB |
≤1.5 |
|||
|
通道隔離度 |
dB |
≥20 |
≥70 |
||
|
帶外抑制 |
dB |
≥140dB@TX |
≥70dB@RX |
||
|
通過功率 |
W |
100 |
|||
|
輸入功率 |
W |
25 |
30 |
35 |
40 |
|
公共端輸出功率 |
5 |
5.5 |
7 |
8 |
|
|
工作溫度 |
℃ |
-20～+60 |
|||
|
外置連接器形式 |
|
N-F |
|||
|
電源 |
V |
AC-220V |
|||
|
產品尺寸 |
mm |
19英寸*3U機箱 480*390*150（mm）可根據客戶需要調整 |
|||
合分路系統-4信道（發射無源，接收有源補償）
|
參數名稱 |
單位 |
接收端（RX） |
發射端（TX） |
||
|
頻率范圍 |
MHz |
350MHz-480MHz 工作帶寬≤3MHz |
360MHz-490MHz 工作帶寬≤3MHz |
||
|
插入插損 |
dB |
≤9 |
≤8 |
||
|
增益 |
dBi |
有源補償 ≥20 |
無 |
||
|
駐波比 |
dB |
≤1.5 |
|||
|
通道隔離度 |
dB |
≥20 |
≥70 |
||
|
帶外抑制 |
dB |
≥140dB@TX |
≥70dB@RX |
||
|
通過功率 |
W |
100 |
|||
|
輸入功率 |
W |
25 |
30 |
35 |
40 |
|
公共端輸出功率 |
4 |
4.5 |
5.5 |
6 |
|
|
工作溫度 |
℃ |
-20～+60 |
|||
|
外置連接器形式 |
|
N-F |
|||
|
電源 |
V |
AC-220V |
|||
|
產品尺寸 |
mm |
19英寸*3U機箱 480*390*150（mm）可根據客戶需要調整 |
|||
