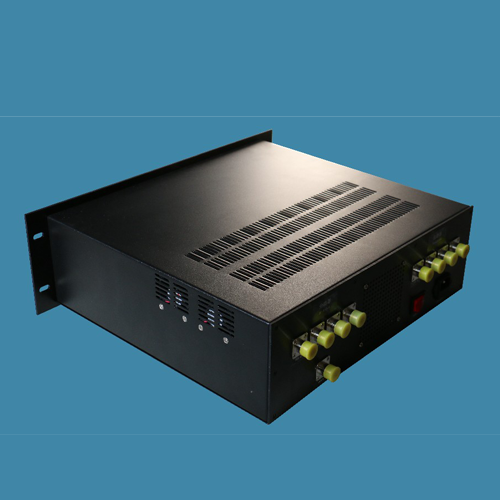

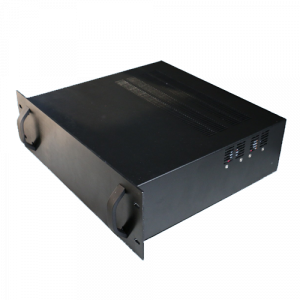

合路單元
即將合路器與分路器、雙工器為一體的設備，并且內置功率
放大器，同時要求輸入信號≤5W，這樣可降低中繼臺長時
間工作在高功率狀態下?lián)p壞的幾率。合路單元是共用天饋線系
統不可缺少的設備。
|
參數名稱 |
單位 |
接收端（RX） |
發射端（TX） |
|
頻率范圍 |
MHz |
350MHz-480MHz 工作帶寬≤3MHz |
360MHz-490MHz 工作帶寬≤3MHz |
|
插入插損 |
dB |
≤7 |
|
|
增益 |
dBi |
有源補償 ≥20 |
有源補償≥50 |
|
駐波比 |
dB |
≤1.5 |
|
|
通道隔離度 |
dB |
≥20 |
≥70 |
|
帶外抑制 |
dB |
≥140dB@TX |
≥70dB@RX |
|
通過功率 |
W |
100 |
|
|
輸入功率 |
W |
5 |
|
|
公共端輸出功率 |
10 |
||
|
工作溫度 |
℃ |
-20～+60 |
|
|
外置連接器形式 |
|
N-F |
|
|
電源 |
V |
AC-220V |
|
|
產品尺寸 |
mm |
19英寸*3U機箱 480*390*150（mm）可根據客戶需要調整 |
|
